Ручка и фиксатор весла для сапа: как устроено разборное весло и что делать, если оно разболталось
Фиксатор весла — это рычажный зажим на валу, который держит секции разборного весла вместе и задаёт его длину, а Т-образная ручка — это верхний конец весла, на который ложится ладонь. Почти всё, что люди называют словами «весло разболталось», происходит именно в этих двух узлах: длина уезжает на гребке, лопасть смотрит вбок, стык стучит или секции не разбираются после моря. Большую часть таких неполадок ты можешь устранить сам, на берегу и без инструментов. Ниже мы разберём, как устроено весло и как работают ручка и зажим, а в конце дадим таблицу «симптом → почему так → что сделать».
Из каких частей состоит разборное весло
Начнём с устройства, потому что без него непонятно, где искать неисправность. Разборное весло для сапа, как правило, складывается из одних и тех же узлов, и у каждого из них своя работа.
- Т-образная ручка. Она сидит на собственной секции вала и вместе с этой секцией вставляется в остальное весло.
- Секции вала. Вал, который ещё называют древком, делят на части, чтобы весло помещалось в рюкзак. Одна секция входит в другую, как колено телескопической удочки.
- Зажим-фиксатор длины. Это кольцо с рычагом на месте стыка. Оно обжимает вставленную секцию и держит длину весла.
- Соединение с лопастью. У разборных вёсел лопасть обычно сидит на своём коротком отрезке вала, и этот отрезок вставляется в основной вал.
- Лопасть. Её размер и форму мы разобрали в статье лопасть весла для сапа: размер, форма и материал и что они меняют в гребке, поэтому здесь говорим только о том, как она крепится.
Весло-трансформер, которое лежит в комплекте каждой доски Flowin, устроено именно так. Оно состоит из четырёх частей: двух лопастей, соединительного вала и Т-образной рукоятки. Весло сделано из алюминиевого сплава и нейлонового пластика, а весит оно около 1,2 кг. Для гребли стоя лопасть стоит внизу, а ручка наверху. Если ты хочешь грести сидя, ты снимаешь ручку и вставляешь на её место вторую лопасть, и весло становится двухлопастным каяковым. В этом режиме оно получается длиннее, чем в режиме сапа. Как переставить ручку на лопасть, мы расписали в статье двухлопастное весло для сапа: когда оно лучше обычного, трансформер или отдельное.
В каталоге есть и отдельное однолопастное весло для сапборда Flowin 02. Это алюминиевое разборное весло из трёх частей весом 900 г. По карточке его длина составляет 165 см, а в разобранном виде весло занимает 85 см. Регулируется ли его длина, в карточке не сказано, поэтому, если тебе важна подгонка под рост, уточни у нас до выбора. Ещё в каталоге есть весло каяковое белое Flowin 04, и о его устройстве тоже лучше спросить нас до выбора.
Т-образная ручка: зачем ей форма буквы Т
Теперь поднимемся к верхнему концу весла. Ручка весла для сапа нужна для хвата сверху, когда весло работает как однолопастное, и форма буквы Т выбрана под эту работу не случайно.
- Опора для толчка. В гребке верхняя рука подаёт весло вперёд и вниз, то есть толкает его. Толкать удобнее всего в поперечину, на которую ладонь ложится сверху. Голую трубку пришлось бы сжимать в кулаке, и часть усилия уходила бы в пальцы.
- Упор против проворота. Пальцы обхватывают поперечину с двух сторон, поэтому весло не крутится в мокрой ладони.
- Подсказка, куда смотрит лопасть. Обычно поперечину ручки ставят в одной плоскости с лопастью. Ладонь сверху чувствует, как развёрнута поперечина, а значит, и как развёрнута лопасть, и смотреть вниз на воду не нужно.
Именно третий пункт делает ручку частью настройки. Если секцию с ручкой провернуть относительно лопасти, ладонь будет лежать ровно, а лопасть пойдёт в воду боком. Откуда берётся такой проворот, мы расскажем ниже.
Какая рука лежит сверху и как широко держать древко, мы подробно разобрали в статье как держать весло на сапе: хват, какой стороной лопасть и почему руки устают раньше спины. Если ручка натирает ладонь, причина обычно кроется в слишком сильном хвате, а не в самой ручке. Когда перчатки действительно помогают, мы объяснили в статье перчатки для сапа: когда они нужны, какие бывают и что забирают взамен.
В каяковом режиме ручка не нужна, но держи её под рукой, в рюкзаке или в гермомешке. Если ты захочешь встать, без ручки ты не сможешь вернуть весло в режим сапа.
Как работает рычажный зажим
Теперь разберём главный узел этой статьи. Зажим — это кольцо на конце секции, в которую входит соседняя секция, и на этом кольце закреплён рычаг. Когда ты отводишь рычаг от вала, кольцо ослабевает, и секция свободно ходит внутри. Когда ты прижимаешь рычаг к валу, кольцо стягивается и обжимает секцию. Сам рычаг сидит на винте, и от того, насколько рычаг закручен на этом винте, зависит, с каким усилием кольцо обжимает вал.

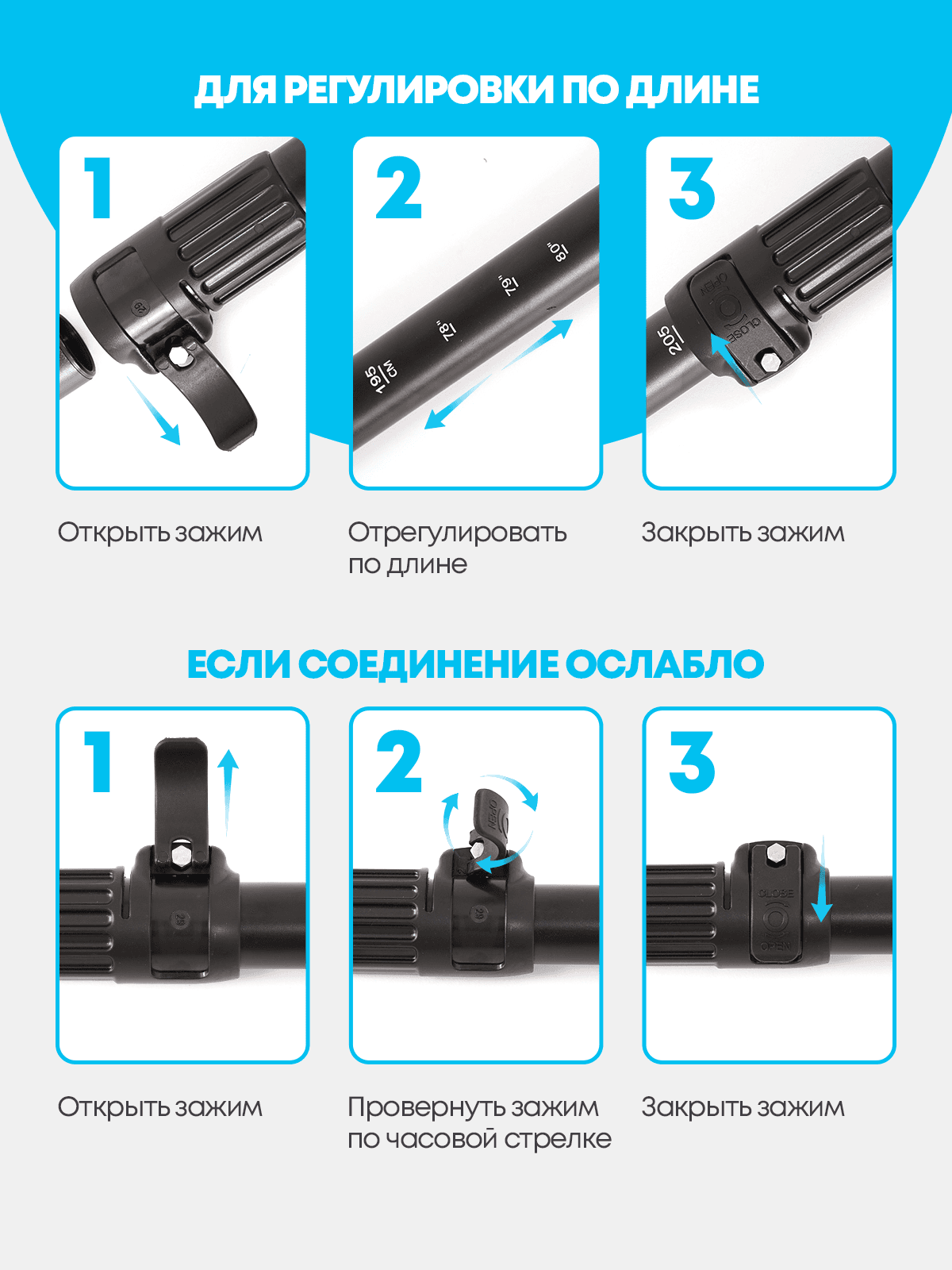

У разборных вёсел Flowin с регулировкой длины зажим работает так, как показано на инфографике каталога в начале статьи. Верхний ряд на ней показывает, как выставить длину, а нижний показывает, что делать, если соединение ослабло. Начнём с верхнего ряда.
Как выставить длину по шкале
На валу нанесена шкала длины сразу в сантиметрах и в дюймах, поэтому рулетка не нужна. Порядок такой.
- Открой зажим. Отведи рычаг от вала до конца.
- Выставь длину по шкале. Выдвигай или задвигай секцию, пока у края зажима не окажется нужное деление.
- Закрой зажим. Прижми рычаг к валу до конца.
Между вторым и третьим шагом есть действие, которого на инфографике нет: до того как закрыть зажим, выставь лопасть по одной оси с ручкой. Почему это делают руками, мы объясним в разделе про проворот.
Для гребли стоя весло настраивают примерно на 15–20 см выше твоего роста: при росте 170 см это около 185–190 см. Трансформер регулируется под рост, поэтому одно весло подойдёт людям разного роста, если каждый перед выходом выставит свою длину. Как длина влияет на гребок, мы рассказали в статье весло для сапборда: как выбрать, настроить под рост и собрать в каяковое.
Если соединение ослабло
Бывает, что зажим закрыт, а секция всё равно сползает на гребке или проворачивается. Это значит, что кольцо обжимает вал слабее, чем нужно. На инфографике подтяжка тоже занимает три шага.
- Открой зажим. Подними рычаг.
- Проверни зажим по часовой стрелке. На инфографике поднятый рычаг поворачивают вокруг винта, на котором он сидит.
- Закрой зажим. Прижми рычаг к валу и проверь, держит ли теперь секция.
Подтягивай понемногу и после каждого шага проверяй стык руками. Если рычаг после подтяжки уже не прижимается к валу до конца, значит, ты перестарался: открой зажим, верни его немного против часовой стрелки и закрой снова. Правильная затяжка ощущается так: рычаг закрывается с заметным усилием, а секцию после этого не сдвинуть руками ни вдоль вала, ни вокруг него.
Сначала до упора, потом зажим
Это правило важнее всех остальных в статье. Ручку, вторую лопасть и каждую секцию, которая не служит для регулировки длины, вставляют до упора и только потом закрывают зажим. Если закрыть зажим на детали, которая вошла не до конца, на воде это соединение ослабнет и лопасть отсоединится. Секцию со шкалой ты выставляешь по делению, но и её не выдвигай дальше последнего деления: иначе в кольце останется слишком короткий хвост секции, и стык будет держать хуже. Что делать, если стык всё-таки разошёлся посреди озера, мы разобрали в статье сломалось весло на воде: как дойти до берега и что чинится прямо на месте.
Почему весло проворачивается в руках
Теперь о самой странной на вид неисправности: ладонь лежит на ручке ровно, а лопасть входит в воду боком. Чтобы понять, откуда она берётся, нужно знать слово «антитвист».
Антитвист — это фиксация, которая не даёт частям вала провернуться относительно друг друга. Например, выступ на одной секции входит в паз на другой, и собрать такое весло можно только в одном положении. У вёсел Flowin антитвиста нет. Это значит, что, пока зажим открыт, секции свободно вращаются, и лопасть легко уходит из плоскости ручки. Поэтому лопасть выставляют по оси руками перед тем, как закрыть зажим.
- Открой зажим и выставь длину по шкале.
- Вытяни весло перед собой горизонтально и посмотри вдоль вала от ручки к лопасти.
- Поверни секцию так, чтобы поперечина ручки и лопасть легли в одну плоскость.
- Не сдвигая секций, закрой зажим.
Чтобы не искать это положение каждый раз заново, поставь себе метку. Когда лопасть и ручка выставлены ровно, проведи маркером или наклей полоску изоленты поперёк стыка, так чтобы половина метки легла на одну секцию, а половина на другую. Если ты часто меняешь длину, метку удобнее сделать продольной: линия вдоль выдвижной секции совпадёт с отметкой на соседней при любой длине. Это наш совет, а не часть конструкции весла.
Есть и вторая причина проворота. Если лопасть выставлена ровно, а на гребке вал всё равно прокручивается в стыке, значит, зажим обжимает его слабо, и помогает подтяжка по часовой стрелке. А если весло целиком крутится в ладони, а стык стоит на месте, дело уже не в зажиме, а в хвате.
В каяковом режиме выравнивать приходится две лопасти относительно друг друга. Конкретный угол между ними мы не называем, потому что не хотим давать непроверенную цифру. Если сомневаешься, пришли фото собранного весла нам в WhatsApp, и мы подскажем.
Почему зажим заедает или секции не разбираются
Обратная проблема обычно появляется после моря, после песчаного пляжа или после илистого берега: зажим хрустит, рычаг ходит туго, а секцию не вытащить из соседней. Виноваты здесь, как правило, три вещи.
- Песок. Песчинки в стыке работают как наждак: они царапают трубку при каждой сборке и заклинивают секцию внутри кольца.
- Соль. Морская вода высыхает в зазоре и оставляет кристаллы соли, которые схватывают секции между собой.
- Ил и грязь. Они засыхают в зазоре коркой, и секция начинает ходить туго.
Лечится это не силой, а водой. Открой зажим, промой стык пресной водой и проворачивай секцию туда-сюда, понемногу вытягивая её. Не зажимай вал плоскогубцами и не стучи по зажиму: алюминиевую трубку легко смять, и после этого секция перестанет входить в соседнюю. Чтобы не доводить до этого, после моря и после песчаного берега промывай стыки пресной водой так же, как ты промываешь доску, а потом дай секциям высохнуть в разобранном виде.
Симптом, причина и что сделать: таблица
Дальше идёт таблица, ради которой эту статью стоит сохранить. Ищи в первой колонке то, что ты видишь или чувствуешь на воде.
| Симптом | Почему так | Что сделать |
|---|---|---|
| Весло укорачивается на гребке | Зажим ослаб или рычаг прижат к валу не до конца | Открой зажим, проверни его по часовой стрелке и закрой |
| Ладонь лежит ровно, а лопасть входит в воду боком | Секции провернулись, пока зажим был открыт: антитвиста нет | Выставь лопасть в одну плоскость с ручкой, закрой зажим и поставь метку |
| Вал прокручивается в стыке на гребке | Кольцо зажима обжимает вал слабо | Подтяни зажим по часовой стрелке и снова выставь лопасть |
| Рычаг не прижимается к валу | Зажим перетянут или в кольце песок | Верни зажим немного против часовой стрелки, а если хрустит, промой его |
| Стык стучит или болтается | Деталь вставлена не до упора или зажим ослаб | Вставь деталь до упора, закрой зажим и при необходимости подтяни его |
| Лопасть или ручка отсоединилась на воде | Зажим закрыли на детали, которая вошла не до конца | Сначала вставляй деталь до упора и только потом закрывай зажим |
| Зажим хрустит, секции не разбираются | В стыке песок, соль или ил, весло высохло собранным | Открой зажим, промой стык пресной водой, вытягивай секцию без плоскогубцев |
| Деления шкалы плохо видно | Краска делений со временем может стереться, и тогда длину приходится искать на глаз | Выставь свою длину один раз и отметь её маркером или изолентой |
Проверка весла за полминуты перед выходом
Большую часть проблем из таблицы проще поймать на берегу, чем на воде. Поэтому перед каждым выходом пробеги весло руками по этому списку.
- Все детали вставлены до упора, а все рычаги прижаты к валу.
- Потяни весло на разрыв за ручку и за лопасть: стыки не должны подаваться.
- Попробуй провернуть лопасть относительно ручки: она не должна поворачиваться.
- Посмотри вдоль вала: поперечина ручки и лопасть стоят в одной плоскости, а твои метки совпадают.
- Сверь длину по шкале: для гребли стоя она примерно на 15–20 см больше твоего роста.
- Осмотри ручку и лопасть: на них нет трещин, а в стыках не хрустит песок.
Эта проверка касается только весла, а не всего снаряжения. Лиш, спасжилет, давление в доске и ветер мы собрали в статье безопасность на сапе: чек-лист перед выходом на воду.
Хранение и перевозка: весло едет разобранным
Между выходами весло лучше хранить разобранным. Так стыки просыхают, и секции не прихватывает солью и влагой. Есть и вторая причина: в разобранном виде весло помещается в штатный рюкзак вместе со свёрнутой доской, насосом, плавниками, лишем и ремкомплектом.
В машине клади весло так, чтобы на рычаги зажимов не давили тяжёлые вещи: рычаг выступает над валом, и его проще всего случайно открыть или повредить. Нужен ли чехол для весла и на что смотреть внутри него, мы рассказали в статье чехол для весла: нужен ли он и что смотреть внутри, а не снаружи. Как хранить весь комплект между сезонами, мы разобрали в статье как хранить сапборд и ухаживать за ним, чтобы прожил много сезонов.
Частые вопросы
Как называется ручка весла для сапа?
Её называют Т-образной ручкой или рукояткой. Это верхний конец весла, на который ложится ладонь, когда ты гребёшь стоя.
Зачем Т-образная ручка весла сделана в форме буквы Т?
Поперечина даёт ладони опору для толчка, не даёт веслу крутиться в мокрой руке и подсказывает, куда развёрнута лопасть.
Как отрегулировать длину весла сапборда?
Открой зажим, выставь длину по шкале на валу, выровняй лопасть с ручкой и закрой зажим. Для гребли стоя ориентир такой: примерно на 15–20 см выше роста.
Что делать, если фиксатор весла сапборда ослаб?
Открой зажим, проверни его по часовой стрелке и закрой снова. Подтягивай понемногу, пока секция не перестанет сдвигаться.
Почему лопасть смотрит вбок, хотя зажим закрыт?
Скорее всего, секции провернулись, пока зажим был открыт. Открой его, выставь лопасть по оси с ручкой и закрой снова. Если лопасть уходит вбок прямо на гребке, зажим нужно подтянуть.
Есть ли антитвист у вёсел Flowin?
Нет. Поэтому лопасть выставляют по оси руками перед тем, как закрыть зажим.
Почему лопасть отсоединилась на воде?
Самая вероятная причина в том, что её вставили не до упора. Сначала вставляй деталь до конца и только потом закрывай зажим, иначе на воде соединение ослабнет.
Что делать, если секции весла не разбираются?
Не тяни их силой. Открой зажим, промой стык пресной водой и проворачивай секцию, понемногу вытягивая её: обычно её держат песок, соль или ил.
Нужно ли смазывать зажим весла?
Конкретных составов мы не советуем. Чаще всего зажим заедает из-за песка и соли. Поэтому помогают промывка пресной водой и сушка весла в разобранном виде.
Коротко
- Разборное весло держится на двух узлах: на Т-образной ручке и на рычажном зажиме.
- Форма буквы Т даёт ладони опору, не даёт веслу крутиться в руке и подсказывает, куда развёрнута лопасть.
- Длину выставляют в три шага: открыть зажим, выставить длину по шкале, закрыть зажим.
- Если соединение ослабло, открой зажим, проверни его по часовой стрелке и закрой.
- Антитвиста у вёсел Flowin нет, поэтому лопасть выставляют по оси руками до того, как закрыть зажим.
- Деталь вставляют до упора и только потом закрывают зажим, иначе на воде лопасть отсоединится.
Если зажим не держит даже после подтяжки или ты не уверен, правильно ли собрал трансформер, пришли нам фото стыка, и мы подскажем, что поправить. Весло-трансформер лежит в комплекте каждой доски из каталога Flowin: Orange 335, Breeze 335 и Violet 335 шириной 82 см и Navy 350 шириной 84 см. Все четыре держат до 200 кг, так что доска не проседает под тобой. Отдельно в каталоге есть весло-трансформер 2в1 Flowin 02, а другие мелочи для доски лежат в разделе аксессуаров.
