D-кольцо на сапборде — это петля в форме латинской буквы D, посаженная на площадку из ПВХ, которая приклеена к палубе доски. Работает при этом не само кольцо, а площадка: вся нагрузка через неё уходит в обшивку, и прочность узла определяет площадь склейки, а не толщина металла или пластика. Главная мысль, ради которой стоит дочитать: D-кольцо спокойно тянет вдоль палубы и очень не любит рывок вверх, и почти все истории про оторванное кольцо — это истории про неправильное направление силы. Дальше мы разберём, где на доске какие кольца стоят, что к ним можно цеплять, чего вешать не стоит и как проверить их перед сезоном за минуту.
Это разбор из нашей серии по узлам доски. Рядом с ним стоят клапан сапборда, плавники для сапборда и из чего сделан сапборд. Каждая из этих статей отвечает на один и тот же вопрос: как узел устроен и что он терпит, а что нет.
Как устроено крепление
Разберём узел снизу вверх, потому что от этого зависит всё остальное.
- Обшивка доски — это тот самый ПВХ поверх дроп-стича. Именно к нему всё и клеится.
- Площадка — это лоскут ПВХ, приклеенный к палубе по всей площади. Это и есть рабочая часть узла.
- Само кольцо — это металлическая или пластиковая петля, закреплённая в площадке.
Отсюда сразу два практических следствия. Первое: дырки в доске нет. Кольцо ничего не прокалывает, обшивка остаётся герметичной, и оторванное кольцо не означает, что доска сдулась, — оно уносит с собой площадку, а корпус остаётся целым. Второе: прочность узла — это площадь склейки. Чем больше площадка и чем ровнее она приклеена, тем большее усилие держит.
Клеевые швы на надувной доске вообще делают всю работу. Ровно то же самое мы говорили про борт в статье двухслойный сапборд. А площадка D-кольца — это просто самый нагруженный из мелких швов на доске.
Куда тянуть можно, а куда нельзя
Теперь главное про физику, и это ровно то место, где ломаются кольца.
Тяга вдоль палубы — это родной для узла режим. Когда верёвка идёт почти параллельно доске, усилие работает на сдвиг склейки, а сдвиг ПВХ-шов держит отлично: та же самая склейка держит рабочее давление внутри доски весь сезон.
А вот тяга вверх — это режим, который узел убивает. Как только ты тянешь перпендикулярно палубе, сила начинает отдирать площадку за край, как отклеивают наклейку. Отрывать всегда легче, чем сдвигать, и именно так кольца и уезжают.
Рывок хуже постоянной нагрузки. Ровное натяжение склейка держит долго, а короткий сильный рывок бьёт по краю площадки мгновенным пиком. Поэтому буксировка с провисшей верёвкой опаснее для узла, чем буксировка с натянутой.
Твёрдое правило вместо цифры: веди верёвку максимально вдоль палубы и не давай ей дёргать. Никаких миллиметров и килограммов мы не назовём, потому что честного единого норматива для этого узла нет ни у нас, ни у других производителей.
Где какие кольца стоят и что к ним цепляют
Дальше — таблица, ради которой стоило открывать эту статью: где на доске какие кольца стоят, что к ним имеет смысл цеплять, а что лучше не вешать вовсе.
| Где на доске | Что обычно вешают | Чего лучше не вешать |
|---|---|---|
| Нос, группа колец с бунджи-шнуром | Гермомешок, куртка, термос, сухая одежда, ремкомплект | Тяжёлый груз, который бьётся о палубу на волне |
| Борта в средней части | Сиденье в каяковом режиме, крепление камеры или держателя | Ничего, что тянет резко вверх |
| Хвост | Лиш, буксировочный конец, второе крепление сиденья | Мотор, кронштейн с тягой, любая моторизация |
| Отдельное кольцо у носа | Верёвка якоря, буксировка доски за собой, привязка к берегу | Якорь на течении без быстросъёмного узла |
Число и расположение колец отличаются у разных досок, в том числе у наших моделей. Самый честный способ узнать свою раскладку — это посмотреть на палубу собственной доски. Лиш при этом всегда идёт на хвост. У Navy 350 он крепится через антизапутывающийся поворотный шарнир. Почему это важно, мы разобрали в статье лиш для сапборда.
Бунджи-шнур на носу: как им пользоваться
Эластичный шнур, натянутый между носовыми кольцами, — это самый частый способ везти вещи, и обращаться с ним стоит правильно.
- Клади груз плоско, а не столбиком: высокий груз ловит ветер и поднимает центр тяжести.
- Тяни шнур поперёк вещей, прижимая их к палубе, а не подвешивая на шнуре: подвешенный груз тянет кольца вверх, а это ровно тот режим, в котором площадка отрывается за край.
- Всё, что боится воды, клади только в гермомешок. Носовая часть регулярно окатывается волной. Что туда класть, разобрано в статье гермомешок для сапборда.
- Проверь, что ничего не свисает за борт. Свисающая лямка цепляет воду и работает как тормоз, а на течении ещё и как ловушка.
- Не грузи нос сверх меры. Перегруженный нос зарывается, и доска начинает пахать вместо того, чтобы идти.
Что к D-кольцам цеплять не надо
Список короткий, но каждый пункт стоит за реальными поломками.
- Мотор и любой кронштейн с тягой. Двигатель даёт постоянное усилие и вибрацию, которых узел не видел в проекте. Отдельно помни: гарантия не распространяется на последствия моторизации доски. Подробный разбор моторизации мы дали в статье мотор для сапборда.
- Подъём всей доски за одно кольцо. Комплект в рюкзаке (доска, весло, насос, плавники, лиш, ремкомплект) весит 11–14 кг, но мокрая накачанная доска, поднятая за одну петлю, — это как раз рывок вверх в чистом виде. Носи доску за центральную ручку.
- Якорь на течении без быстросъёмного узла. Доска на верёвке разворачивается поперёк потока, и нагрузка растёт мгновенно. Как ставить якорь правильно, мы разобрали в статье якорь для сапборда.
- Жёсткая рама, притянутая к двум кольцам намертво. Доска под тобой играет, рама не гнётся, и всё усилие уходит в края площадок.
- Буксировка человека или второй доски рывками. Тянуть можно, но верёвка должна быть натянутой постоянно, без провисаний и дёрганья.
Проверка перед сезоном за минуту
Дальше — то, ради чего стоило открывать эту статью, если доска у тебя уже есть.
- Накачай доску до рабочего давления — на спущенной доске ты ничего не увидишь, потому что палуба в складках.
- Пройди пальцем по краю каждой площадки. Край должен быть заподлицо с палубой, без ступеньки и без задира.
- Подцепи край площадки ногтем без усилия. Ноготь заходит под площадку — это начало отслоения, и до сезона доску лучше показать мастеру.
- Посмотри на само кольцо. Металлическое кольцо проверяй на коррозию и люфт, а пластиковое проверяй на трещину у основания.
- Потяни кольцо в рабочем направлении, вдоль палубы, с усилием обычной поездки. Ничего не должно ни хрустеть, ни менять форму.
Эта проверка занимает столько же, сколько осмотр лиша и жилета, поэтому её удобно делать одним заходом. Общий порядок сборов мы собрали в статье что взять с собой на сап.
Если кольцо всё-таки оторвалось
Сначала хорошая новость: доска при этом остаётся целой и держит давление, потому что кольцо в неё не вклеено насквозь. На воде ты просто перестаёшь пользоваться этой точкой и идёшь домой.
Дальше начинается ремонт, и здесь надо честно развести две операции. Заплатка на прокол — это то, что закрывает ремкомплект в комплекте доски. Клей, латка и клипса плавника лежат в нём именно под такие случаи. Порядок работы мы описали в статье как заклеить сапборд. А вот переклейка силовой площадки — это операция другого класса. У неё большая площадь, ей нужна ровная поверхность, чистое обезжиривание и выдержка под нагрузкой. Делать её на коленке у воды бессмысленно. Если узел нагруженный, разумнее отдать доску в сервис, чем получить площадку, которая отойдёт во второй раз посреди выхода.
И профилактика, которая работает лучше любого ремонта: убирай доску сухой и не храни её на солнце. Под ультрафиолетом ПВХ становится хрупким и хуже держит склейку — а склейка здесь и есть весь узел. Порядок хранения мы разобрали в статье как хранить сапборд.
Что есть на наших досках

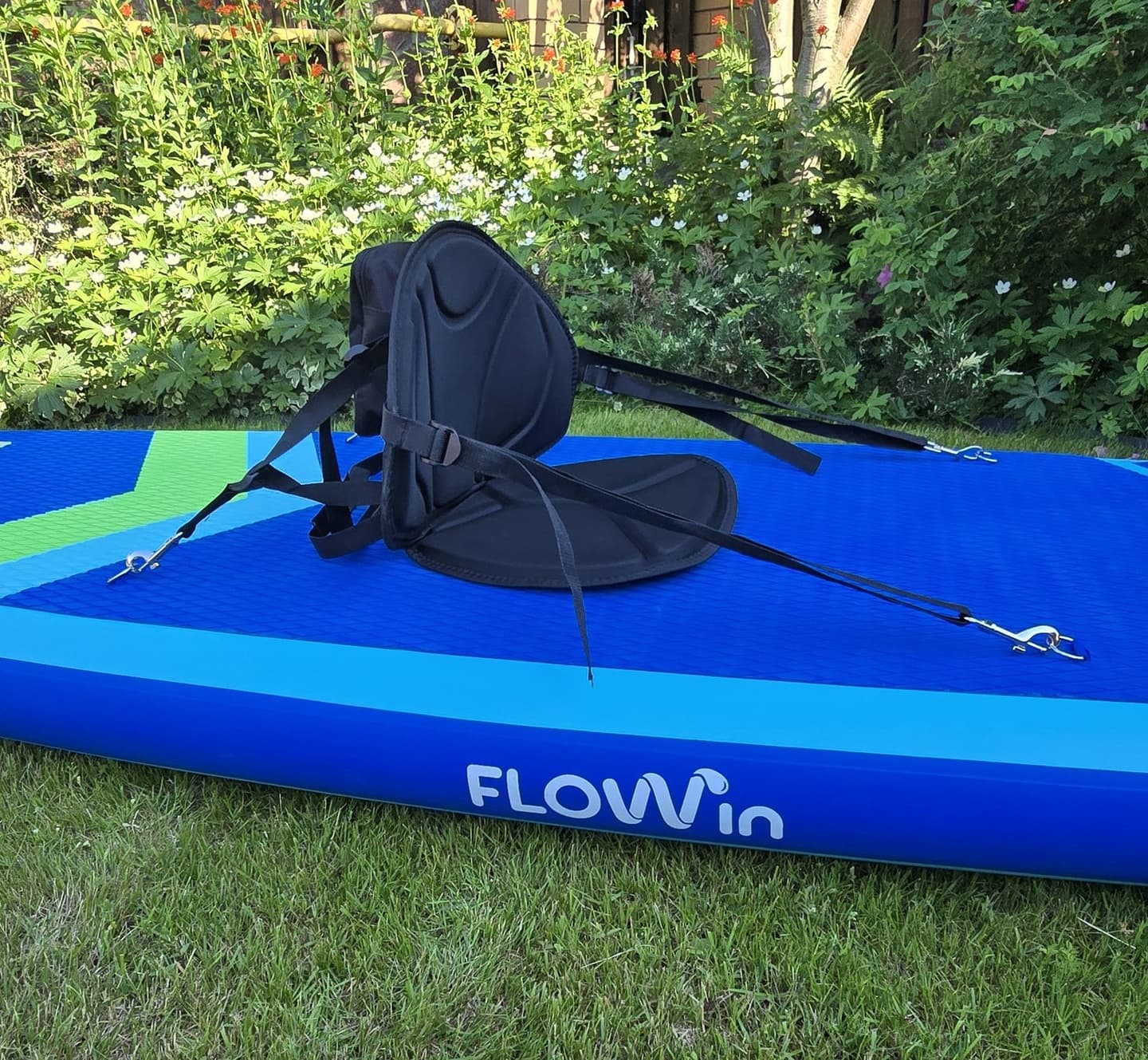

D-кольца есть на всех четырёх моделях Flowin, и используются они ровно так, как описано выше: лиш на хвосте, бунджи-шнур с грузом на носу, крепление сиденья по бортам. У Navy 350 сиденье и гермомешок идут в расширенном комплекте — то есть кольца там задействованы из коробки, без докупки. Как это выглядит на воде, разобрано в статье сап с сиденьем.
Общие для всей линейки цифры называем прямо, потому что они проверяемы: грузоподъёмность 200 кг у всех четырёх моделей, рабочее давление 12–15 PSI, ширина 82 см у Orange 335, Breeze 335 и Violet 335 и 84 см у Navy 350. Всю линейку из четырёх моделей смотри в каталоге Flowin.
Частые вопросы
Что такое D-кольца на сапборде?
Это петли в форме буквы D на ПВХ-площадках, приклеенных к палубе. К ним крепят лиш, сиденье, бунджи-шнур для груза, держатели и якорную верёвку.
Насквозь ли они проходят через доску?
Нет. Площадка клеится снаружи, обшивка при этом не прокалывается. Поэтому оторванное кольцо не разгерметизирует доску: она продолжает держать давление.
Сколько килограммов держит одно кольцо?
Единой честной цифры не существует, и мы не станем её выдумывать: держит не кольцо, а площадь склейки, и решает направление силы. Вдоль палубы узел держит много, на отрыв вверх — заметно меньше.
Можно ли поднимать доску за D-кольцо?
Лучше не надо. Это самый вредный для склейки режим — рывок перпендикулярно палубе. Для переноски есть центральная ручка, она для этого и сделана.
Можно ли приклеить дополнительное кольцо самому?
Технически такие площадки продаются, но операция требует ровной поверхности, обезжиривания и выдержки. Если точка будет нагруженной, надёжнее сделать это в сервисе: переклеивать отошедшую площадку второй раз сложнее, чем сделать один раз правильно.
Что делать, если кольцо начало отходить по краю?
Не нагружай его и не пытайся подклеить край поверх: так ты только запечатаешь грязь под площадкой. До ремонта пользуйся другими точками, а площадку отдай мастеру.
Чем крепить гермомешок, если бунджи-шнура нет?
Крепи гермомешок обычным стропным ремешком через два кольца: веди ремешок поперёк мешка и прижимай груз к палубе. Главное, чтобы натяжение шло вдоль доски, а не поднимало площадку.
Можно ли привязать доску к берегу за кольцо?
Можно, если верёвка натянута ровно и доску не бьёт волной о камни. На течении привязывай так, чтобы узел развязывался одним движением.
Металлические кольца ржавеют?
Металл на воде живёт хуже пластика, особенно после моря. Правило то же, что для всей доски: ополосни кольцо пресной водой и высуши доску в тени.
Можно ли цеплять к кольцам держатель телефона или камеру?
Да, это штатный сценарий, и нагрузки там небольшие. Как это делать, чтобы не утопить технику, разобрано в статьях держатель для телефона на сапборд и экшн-камера на сапе.
Коротко
- D-кольцо — это петля на приклеенной ПВХ-площадке, и держит нагрузку именно площадка, а не металл.
- Обшивка при этом не прокалывается, поэтому оторванное кольцо не спускает доску.
- Тяга вдоль палубы — это родной режим, а рывок вверх отдирает площадку за край.
- Нос обычно отвечает за груз, борта — за сиденье, хвост — за лиш и буксировку.
- Мотор, жёсткая рама и подъём доски за одно кольцо — это то, чего этот узел не прощает.
- Проверка перед сезоном занимает минуту: край площадки пальцем, ноготь под край, взгляд на само кольцо.
- Переклейка площадки — не то же самое, что заплатка на прокол, и нагруженный узел лучше отдать в сервис.
- Солнце и сырость убивают склейку, поэтому доску сушат и не оставляют лежать на солнце.
Если планируешь возить на доске снаряжение и не уверен, куда что цеплять, напиши нам — расскажешь, что и куда собираешься везти, и мы подскажем схему без лишних покупок. Бренд Flowin молодой, но за ним стоит материнский бренд Vlastah, на рынке с 2012 года.
